型号
|

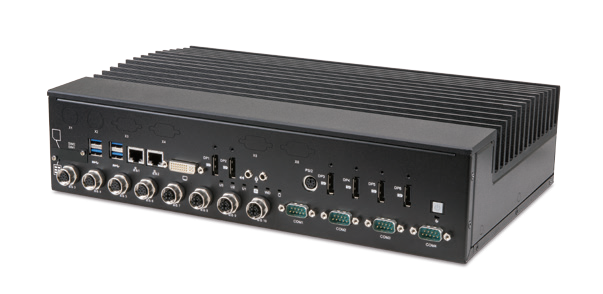

AVA-5500
|
|
规格
|
处理器
|
Intel® Core™ i7-6820EQ CPU，2.8GHz
|
Intel® Core™ i7-7820EQ CPU，3.0GHz
|
|
内存
|
2x SODIMM内存插槽, 支持双通道 DDR4-2133 内存, 最大支持32GB
|
|
BIOS
|
AMI UEFI
|
|
存储
|
2x 2.5” SATA 硬盘插槽，抽拉式硬盘
1x CFast插槽，可从外部访问，1x M.2 2280 (SATA
|
|
I/O接口
|
|
显示接口
|
2x DisplayPort，源自Intel处理器
4x DisplayPort，带锁固设计，源自GPU MXM (取决于SKU)
1x DVI-I，源自Intel处理器
|
|
网口
|
2x RJ-45 1000BASE-T以太网端口
4x M12 X-coded 1000BASE-T以太网端口，支持PoC Class 2(7W)，1.5kV隔离电压
4x M12 A-coded 1000BASE-T以太网端口，1.5kV 隔离电压
|
|
USB
|
4x USB 3.0 Type A 接口
|
|
串口
|
4x DB-9 RS-232/422/485 接口(默认为RS-422)，2kVrms 隔离电压
|
|
音频
|
Mic-in/ Line-out接口
|
|
Mini PCIe
|
2x Mini PCIe卡槽，可用于移动调制解调器或WLAN模块
兼容Mini PCIe卡v1.2规格（PCIe和USB 2.0）
每个Mini PCIe插槽支持一个micro-SIM
4x RP-SMA天线连接器切口
|
|
CAN/MVB
|
通过Mini PCIe卡上面的2个DB-9输出进行支持
|
|
系统内的扩展I/O
|
2x 全尺寸Mini PCI Express插槽
2x USIM插槽
1x Type A/B MXM插槽，位于PCI Express x16(MXM P1000，P3000）
1x USB 2.0（可增加USB转MINIPCIE(4G模块专用)模块）
|
|
LED指示灯
|
1x 诊断，1x 存储，1x WDT，3x 用户自定义
|
|
板卡管理
|
凌华科技SEMA 3.0：看门狗、硬件监控、运行时间统计、 故障保护双BIOS
|
|
电源管理
|
|
直流输入
|
+24V/+36V/+72V/+110VDC额定电压输入（+16.8V至137.5V，E N50155）
|
|
电源接口
|
一个4针A-Coded M12连接器
|
|
机械参数
|
|
尺寸(W x D x H)
|
360mm x 225.1mm x 88.8mm (AVA-5500)
|
|
重量
|
6.3 kg
|
|
环境参数
|
|
工作温度
|
Class OT1: -25℃~55℃ ，带P3000 MXM模块(有条件支持)
Class OT3: -25℃~70℃， 带P1000 MXM模块
|
|
储存温度
|
-40°C to +85°C
|
|
湿度
|
EN 50125-1 , 兼容EN 60068-2-78: 2012版2.0, 4.2条款@40°C
|
|
振动
|
EN50155 防护等级, EN61373:2010, 类别 1 Class B
|
|
冲击
|
EN50155 防护等级, EN61373:2010, 类别 1 Class A&Class B
|
|
安全规范
|
EN 50153、EN 50124-1
|
|
EMC
|
EN 50121-3-2, EN50155
|
