型号
|

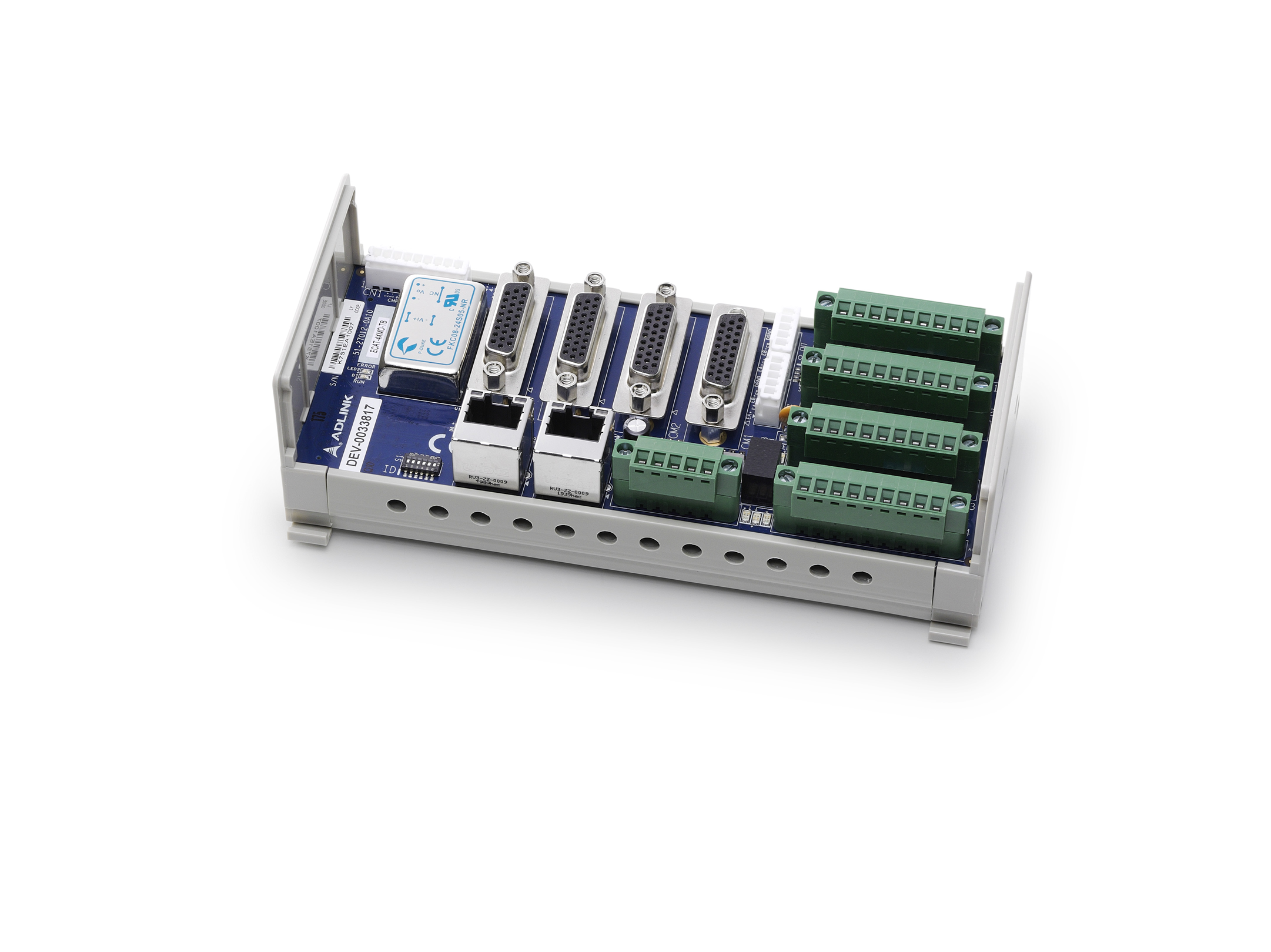

ECAT-TRG4
|
|
EtherCAT 通信
|
|
EtherCAT 控制周期
|
单通道 @ 250μs / 500μs / 1000μs / 2000μs
|
|
控制轴数
|
4
|
|
支持运动类型
|
单轴运动，多轴运动触发和停止，点动运动，高级单轴运动和插补，高级点表，电子齿轮/龙门功能，手动脉冲发生器功能（请参阅凌华科技APS功能库）
|
|
I/O
|
|
编码器输入
|
CW/CCW 最高 8 MHz
OUT/DIR 最高 8 MHz
1/2/4xAB 最高 20 MHz
|
|
编码器信号中继
|
编码器输入OUT / DIR信号共享至输出引脚，最高10 MHz
|
|
触发输出
|
4 通道线性触发最大 10 Mhz 4 通道点表触发最大 10Mhz 带 FIFO 255 点表大小 = 8192 点/轴
|
|
锁存输入
|
源类型, DI/PWM 4 通道位置锁存最大 3 Mhz 带 255 点 （表大小 = 5256 点）
|
|
GPIO
|
4DI, 4DO （4DO 和 RST 是公共引脚，由 DIP 开关选择）
|
|
EMG
|
每模块
|
|
DIP 开关
|
6 位用于 ID 设置 4 位用于在 CN6 和 D-SUB 26P 之间 EA1+/-, EB1+/- 开/短路选择2 位用于 DO 连接至 D-SUB 26P 警报复位引脚 (仅ECAT-4XMO)
|
|
通用规格
|
|
功耗
|
最大 = 5W, (电源输入 24V DC±10%)
|
|
保护
|
过电流，短路，反向，1A
|
|
工作温度
|
0˚C 至 +60˚C
|
|
存储温度
|
-40˚C 至 +70˚C
|
|
湿度
|
10% 至 95%, 非冷凝
|
|
尺寸
|
65.3 x 74.9 x 52.7 mm (W x D x H)
|
|
认证
|
|
EMC
|
FCC Part 15b, 和 EN55032 (CISPR 32) for Class B
|
|
安全
|
IEC62368; IEC61010
|
