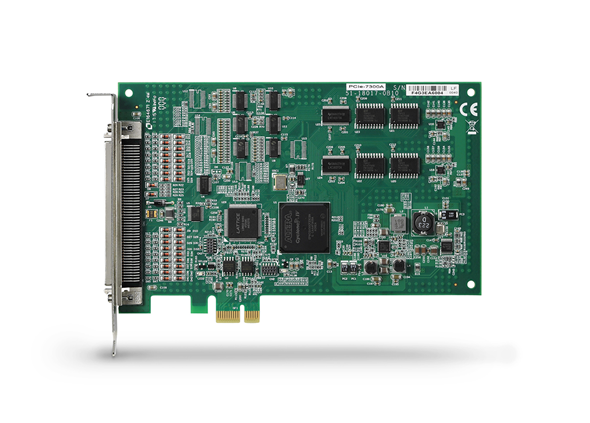

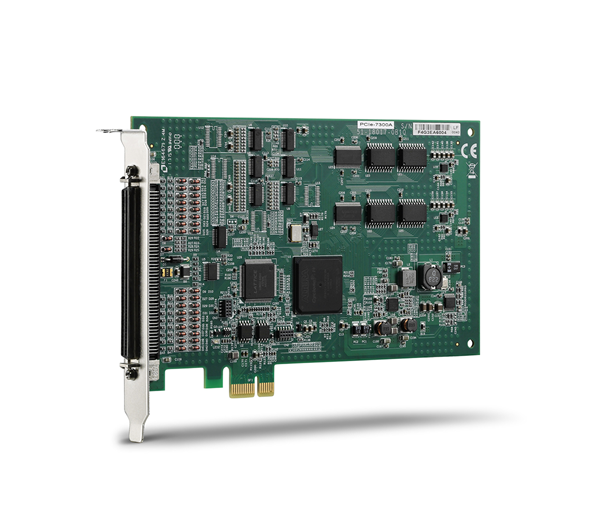

型号
|
PCIe-7300A，cPCI-7300
|
|
数字I/O
|
|
通道数道数(可软件配置)
|
16路DI，16路DO
32DI
32D0
|
|
兼容状态:
|
5V/TTL
|
|
数字逻辑电平
|
输入高电压:2至5.25V
输入低电压:0至0.8V
输出高电压:最小2.7V
输出低电压:最大0.5V
|
|
输入负载
|
终端电阻关闭
输入高电流:1mA
输入低电流:20mA
终端电阻开启
终端电阻:111Ω
终端电阻电压:2.9V
输入高电流:1mA
输入低电流:22.4mA
|
|
输出驱动能力
|
源电流:8mA
灌电流:48mA
|
|
传输特性
|
|
数据传输
|
Scatter/Gather总线主控 DMA
|
|
数据宽度
|
32/16/8位(可编程)
|
|
数据传输块
|
|
非链式DMA
|
2M双字(8MB)
|
|
链式(scatter/gather)DMA
|
无限制
|
|
最大传输率
|
|
DO
|
20 MHz时80 M/s，32位输出
|
|
DI
|
20MHz时80 M/s，32位输入
|
|
触发器
|
|
触发方式
|
DI TRG数字输入触发，DO TRG数字输出触发
|
|
兼容性
|
5V/TTL
|
|
触发类型
|
上升或下降沿
|
|
最小脉宽
|
32ns
|
|
时钟模式
|
|
内部时钟源:
|
20MHz，10MHz，定时器#0输出数字输入定时)及定时器#1输出(数字输出定时)
外部时钟频率高达40MHz
握手传输
突发式握手传输
|
|
可编程计数器
|
|
基本时钟频率
|
10MHz 定时器#0用作数字输入定时 定时器#1用作数字输出定时 定时器#2用作中断源
|
|
辅助数字I/O
|
|
通道数
|
4通道数字输入 ·4通道数字输出
|
|
兼容性
|
5V/TTL
|
|
数据传输
|
程序控制I/O
|
|
通用规格
|
|
I/O接口
|
1个I00针SCSH-I孔型插座
|
|
工作温度
|
0°C至+60°C
|
|
存储温度
|
-20°C至+80°C
|
|
相对湿度
|
5%至95%，非凝露
|
|
电源要求
|
5%至95%，非凝露
|
|
尺寸(不包括连接器)
|
168 mm x I12 mm (PCle-7300A)
160 mm x 100 mm (cPCI-7300)
|
