型号
|

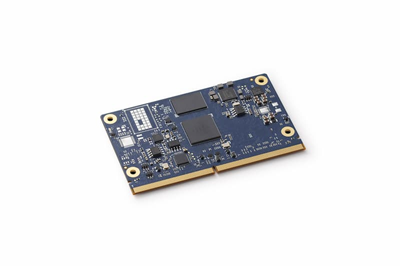

LEC-IMX8MM
|
|
核心系统
|
|
SoC
|
NXP® i.MX 8M Mini 系列，配备双/四核 ARM Cortex-A53，支持 ARMv8 安全扩展的 TrustZone 技术
|
|
内存
|
1,2,4GB LPDDR4
|
|
L2 缓存
|
512KB 系统 L2 缓存（ECC）
|
|
安全
|
Arm® TrustZone® (TZ) 架构：Cortex®-A53 MPCore TrustZone® 支持 高保障启动 (HAB) 加密加速与保障模块 (CAAM) 支持 Widevine 和 PlayReady 内容保护
|
|
显示
|
|
GPU Core
|
Vivante GC NanoUltra
|
|
GPU 支持
|
GC NanoUltra OpenGL ES 2.0 Vulkan, OpenCL 1.2; GC320 (2D)
Support for DirectX 12, OpenGL 4.2, OpenCL 1.2 Video decode HW acceleration for H.265/HEVC, H.264, MPEG2, MVC, VC-1, WMV9, JPEG/ MJPEG, VP8, VP9Video encode HW acceleration for H.265/HEVC, H.264, MPEG2, MV
|
|
VPU 支持
|
1080p60 VP9, H.264, H.265 Video encoding includes: 1080p60 AVC/H.264 Encoder 1080p60 HEVC/H.264 Encoder 1080p60 VP8 Encoder
|
|
MIPI DSI
|
1x MIPI DSI 4 lanes
|
|
LVDS
|
通过 SN65DSI84ZXHR 桥接的双通道 LVDS 端口 18/24 位
|
|
相机
|
MIPI CSI RX 接口 兼容 MIPI 联盟接口规范 v1.2 最多支持 4 条数据通道（每通道 1.0Gbps） 支持 MIPI-HS、MIPI-LP 模式
|
|
存储
|
|
SDIO
|
1个 SDIO（4位），兼容 SD/SDIO 标准，最高支持版本 3.0
|
|
eMMC
|
316 — 128 GB (可选)兼容 eMMC 规范 4.41、4.51、5.0 和 5.1
|
|
调试接头
|
|
调试接头
|
用于 DB-30 调试模块的 30 针多功能扁平电缆连接器（可选） 提供 JTAG、BMC 访问；UART、电源测试点；诊断 LED、电源、重置、启动配置
|
|
声音
|
|
声音编码
|
I2S 音频编码器(板载)
|
|
eMMC
|
316 — 128 GB (可选)兼容 eMMC 规范 4.41、4.51、5.0 和 5.1
|
|
双网口
|
|
第一网口
|
10/100/1000 Mbits Ethernet
|
|
第二网口
|
10/100/1000 Mbits Ethernet
|
|
无线
|
|
Wi-Fi
|
IEEE 802.11 2X2 MU-MIMO ac/a/b/g/n
|
|
Bluetooth
|
Bluetooth 5.0
|
|
I/O接口
|
|
USB
|
1x USB 2.0, 1x USB 2.0, OTG (optional 4-port USB hub, USB2514B-I/M2)
|
|
串口
|
4 UART 接口: SER1 and SER 2 (CTS/RTS) / SER0 and SER4 (TX/RX/CTS/RTS)
|
|
CAN
|
1个CAN2.0B，或混合CAN2.0B和CAN FD模式；数据比特率最高可达8 Mbps（可选）
|
|
SPI
|
2x SPI
|
|
I²S
|
1个I²S接口，音频分辨率从16位到32位，采样率最高可达192KHz（参见音频编解码器支持）
|
|
I²C
|
4x I²C 接口
- - 支持7位和10位地址模式 - - 在标准模式下可通过软件编程设置时钟频率为100 kbit/s，在快速模式下为400 kbit/s，或在快速模式增强下为1 Mbit/s
|
|
GPIO
|
14x GPIO with interrupt, one GPIO with PWM
|
|
PCIe
|
1x PCIe x2 Gen3
|
|
电源
|
|
输入
|
5Vdc +/- 5%
|
|
机械和环境参数
|
|
规格
|
SMARC规范v1.0版本
|
|
尺寸
|
SMARC小尺寸模块:82mmx50mm
|
|
工作温度
|
标准温度：-20 °C to 70 °C
宽温: -40°C to 85°C (可选)
|
|
湿度
|
5-90% RH 无凝结
5-95% RH （需要在图层保护下工作）
|
|
冲击与振动
|
IEC 60068-2-64 和 IEC-60068-2-27 MIL-STD-202F, 方法 213B, 表 213-I, 条件 A 和方法 214A, 表 214-I, 条件 D
|
|
HALT
|
热应力，振动应力，热冲击及综合测试
|
|
操作系统
|
|
标准支持
|
Yocto Linux BSP, Android
|
|
扩展支持
|
VxWorks
|
