型号
|

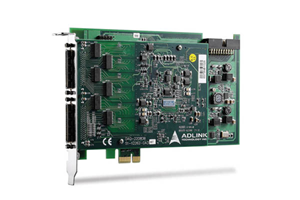

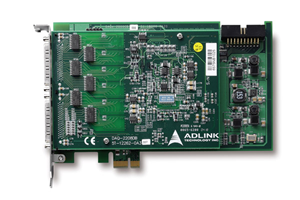

PXI/DAQ/DAQe-2208
|
|
模拟量输入
|
|
分辨率
|
12位，无误码
|
|
通道数
|
96路单端或48路差分
|
|
通道增益序列大小
|
1024
|
|
最大采样率
|
3 MS/s
|
|
可编程增益
|
1, 2, 4, 5, 8, 10, 20, 40, 50, 200
|
|
双极输入范围
|
最大：±10 V, 最小：±0.05 V±10 V, ±5 V, ±2.5 V, ±1.25 V±10 V, ±5 V, ±2.5 V, ±1.25 V
|
|
单极输入范围
|
最大：0-10 V, 最小：0-0.1 V0-10 V, 0-5 V, 0-2.5 V, 0-1.25 V0-10 V, 0-5 V, 0-2.5 V, 0-1.25 V
|
|
偏移误差
|
±1 mV
|
|
增益误差
|
FSR的±0.03%
|
|
输入耦合
|
直流（DC）
|
|
过压保护
|
开机：连续±30 V, 关机：连续 ±15 V
|
|
输入阻抗
|
1 G0/100 pF
|
|
CMRR（增益=1）
|
90 dB
|
|
稳定时间
|
1μs至0.1%误差*
|
|
-3dB小信号带宽（双极性+/-10V增益为1）
|
2 MHz
|
|
触发源
|
软件，外部数字模拟触发器，SSI总线
|
|
触发模式
|
预触发、后触发、中触发、延时触发和重触发
|
|
FIFO缓存大小
|
1k采样点
|
|
数据传输
|
轮询，scatter-gather DMA
|
|
通道数
|
2路电压输出
|
|
分辨率
|
12位
|
|
输出范围
|
0-10 V, ±10 V, 0-AO外部参考电压, ±AO外部参考电压
|
|
最大更新率
|
1 s
|
|
压摆率
|
20 V/ s
|
|
稳定时间
|
3 s 至 ±0.5 LSB 精度
|
|
偏移误差
|
±1mV
|
|
增益误差
|
FSR±0.03%
|
|
驱动能力
|
±5 mA
|
|
稳定性
|
任何无源负载，最大1500pF
|
|
触发源
|
软件，外部数字/模拟触发器，SSI总线
|
|
触发模式
|
后触发、延时触发及重触发
|
|
FIFO缓存大小
|
1k采样点
|
|
数据传输
|
轮询，scatter-gather DMA
|
|
数字I/O
|
|
通道数
|
24通道 8255 可编程I/O
|
|
兼容性
|
5 V / TTL
|
|
数据传输
|
程序控制I/O
|
|
自动校准
|
|
板载参考
|
+5V
|
|
分辨率
|
16位
|
|
温漂
|
±2 ppmfC
|
|
稳定性
|
±6ppm/1000Hrs
|
|
通用规格
|
|
尺寸
|
160 mm x 100 mm（不包括连接器）（PXI-2208系列）
175 mm x 107 mm（不包括连接器）（DAQ-2208系列）
168 mm x 107 mm（不包括连接器）（DAQe-2208系列）
|
|
连接器
|
68针VHDCI孔端插座x 2
|
|
工作温度
|
0˚C至+55˚C
|
|
存储温度
|
-20˚C至+70˚C
|
|
湿度
|
5至95%，非凝露
|
|
电源要求
|
典型＋5 V 0.95 A (PXI/DAQ-2208
典型＋3.3 V 0.81 A, +12 V 0.568 A (DAQe-2208)
|
