型号
|

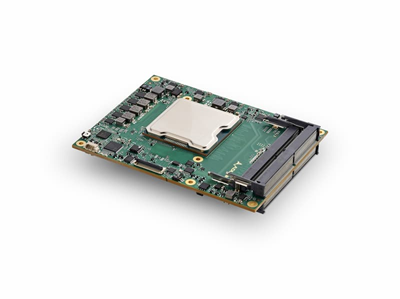

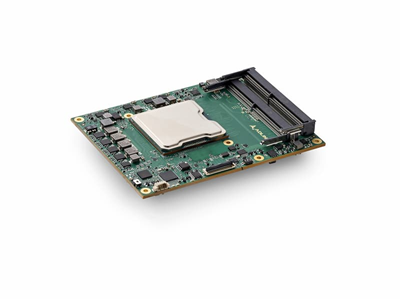

Express-ID7/R
|
|
核心系统
|
|
CPU
|
Intel® Xeon® D-1700 处理器
|
|
内存
|
3-channel up to 2933 MT/s ECC/non-ECC DDR4 memory, up to 128GB in four SODIMM sockets (Xeon® D-1800) 2-channel up to 2933 MT/s ECC/non-ECC DDR4 memory, up to 96GB in three SO-DIMM sockets (Xeon® D-1800) Xeon® D-1848TER/D-1746TER/D-1732TE/D-1715TER: max. 2667MT/s Xeon® D-1735TE: max. 2933MT/s Xeon® D-1813NT/D-1712TR: max. 2400MT/s
|
|
嵌入式 BIOS
|
AMI UEFI with CMOS backup in 32MB SPI BIOS (dual BIOS by build option)
|
|
缓存
|
Xeon® D-1848TER/D-1746TER/D-1735TR/D-1732TE: 15MB
Xeon® D-1813NT/D-1715TER/D-1712TR: 10MB
|
|
扩展插槽
|
• 16 PCI Express Gen4: Lanes 16-31 (configurable to one x16, two x8, four x4) • 8 PCI Express Gen3: Lanes 0-7 (configurable to one x8, two x4, four x2) • 8 PCI Express Gen3: Lanes 8-15 (configurable to one x8, two x4, four x2) • LPC bus (through an ESPI to LPC bridge IC), SMBus (system) , I2C (user)
|
|
SEMA®
|
支本地管理，控制嵌入式电脑系统 用于监控、控制和分析的扩展EAPI 支持多种操作系统和跨平台操作（x86 , ARM）
|
|
调试接头
|
30多用扁平线缆接头，用于DB-30 x86调试模块，提供BIOS自检代码LED、EC访问、SPI BIOS刷新、电源测试点、调试LED
|
|
10G 以太网
|
|
Intel® MAC/控制器
|
AMD 10G 以太网控制器，集成于 SoC 中
|
|
接口
|
2x 10GBASE-KR 及其边带信号 注意：SGMII 和附加的 1x MDIO/MDC 根据项目需求进行支持
|
|
以太网
|
|
Intel® MAC/控制器
|
Intel 以太网控制器 i226 系列
|
|
接口
|
2.5GbE 和 1000/100/10 Mbit/s 以太网连接
|
|
I/O接口和存储
|
|
USB
|
4个USB 3.0（USB 0,1,2,3）和4个USB 2.0端口（USB 4, 5, 6, 7）
|
|
SATA
|
2个SATA 6 Gb/s端口（SATA0, 1）
|
|
Serial
|
2 UART 端口，带控制台重定向
|
|
GPIO/SD
|
GPIO/SD: 4 GPO 和 4 GPI（带中断的GPI 待定）
|
|
模块管理控制器
|
支持：IPMB（与板载 BMC 配合使用，用于远程管理控制器应用），根据项目需求进行支持 (待定)
|
|
超级I/O
|
|
如有必要,可以通过载板支持(标准支持 W83627DHG-P，其他 Super I/O 支持根据项目而定)
|
如有必要,可以通过载板支持(标准支持 W83627DHG-P，其他 Super I/O 支持根据项目而定)
|
|
TPM（可选）
|
|
芯片组
|
Infineon
|
|
类型:
|
TPM 2.0 (基于 SPI)
|
|
电源
|
|
标准输入
|
ATX: 12V±5% / 5Vsb ±5%; 或 AT: 12V±5%
|
|
管理
|
兼容 ACPI 5.0
|
|
电源状态
|
C1-C6, S0, S1, S3, S4, S5 , S5 ECO 模式 (通过 USB S3/S4 唤醒, WOL S3/S4/S5)
|
|
机械和环境参数
|
|
规格
|
PICMG COM.0: Rev 3.1 Type 7
|
|
尺寸
|
125 mm x 95 mm (L x W)
|
|
工作温度
|
标准温度：0 °C to 60 °C
军用宽温级别：-45 °C to 85 °C（可选）
|
|
湿度
|
5% to 95%, non-condensing
|
|
冲击与振动
|
IEC 60068-2-64 和 IEC-60068-2-27 MIL-STD-202F, 方法 213B, 表 213-I, 条件 A 和方法 214A, 表 214-I, 条件 D
|
|
证书
|
CE & FCC Class A
|
|
HALT
|
热应力，振动应力，热冲击及综合测试
|
|
操作系统
|
|
标准支持
|
Yocto Linux, Ubuntu 20.04.3 LTS (待定)
|
|
扩展支持
|
Yocto 项目，基于 Linux
|
